2 DIN Inbouw-KIT Volkswagen Polo

Met de info-adapter, wanneer de originele radio wordt vervangen, de visuele weergave van de voertuigfuncties, zoals Bewaar parkeersensoren, airconditioning, stoelverwarming.

De stuurafstandsbediening van het voertuig wordt ook ondersteund en is essentieel om de adapter te configureren!

Merk op dat in sommige gevallen niet alle functies worden ondersteund. Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen.

Controleer vooraf het voertuigmenu voor verschillende instellingen!

Zorg ervoor dat de door ons gespecificeerde originele fabrieksradio en de getoonde adapterstekker passen bij de uitrusting van het voertuig.

Opmerking:

Can Bus

connector: 52-pins Quadlock VAG
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector OEM-antenne Fakra(v) > DIN(m)
connector: OEM-achteruitkijkcamera > RCA(v) okerkleurig
connector: OEM USB > USB-A

blauw: +12V antenne-afstandsbediening

controleer vóór de installatie de fantoomvoedingsspanning van de antenne door deze te meten met een OEM-apparaat:
voertuigen met 8,5V-antennesysteem > artikel: 1524-28-1-0
voertuigen met +12V-antennesysteem > artikel: 1524-70-1-0

voertuiginstellingen alleen mogelijk met extra interface

voertuigen met MIB-II-systemen

7“/9” HU
7“/9” HU met korte behuizing
7“/9” modulaire HU met display en silverbox

7″ HU-assemblage zonder metalen korf zonder HU-afwerkingsframe

HU-assemblage met aangepaste accessoires
Displayassemblage met aangepaste accessoires

aansluiting i-dapter:
paars/wit: +12V achteruitrijsignaal
RCA(m) oker: achteruitrijcamera-ingang retrofit HU

visualisatie i-adapter instellingen > retrofit HU achteruitrijcamera-ingang
visualisatie OPS > retrofit HU achteruitrijcamera-ingang
visualisatie Klinatronik > retrofit HU achteruitrijcamera-ingang

voertuigen met SWC i-dapter instellingen:
houd de SWC-knop omhoog ingedrukt
alternatief met item: 43x-afstandsbediening

voertuigen zonder SWC i-dapter-instellingen benodigde accessoires:
i-dapter-accessoires afstandsbediening > interface-instellingen: item: 43x-afstandsbediening

camerabeeld of i-dapter-instellingen en visualisatie niet beschikbaar:
sluit een extra GND-signaal aan op de RCA-buitenste geleider van de camera en HU-aansluiting

voertuigen met parkeerhulp voor PDC > front PDC wordt na het starten in het display weergegeven
verlaat het display > via voertuig PDC-schakelaar

+12V achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld

camerabeeld of i-dapter-instellingen en visualisatie niet beschikbaar:
sluit een extra GND-signaal aan op de RCA-buitenste geleider van de camera en HU-aansluiting

voertuigen zonder versterkt systeem

Niet voor voertuigen:
met OEM versterkt systeem
met open dashboard
zonder OEM-voorbereiding > SWC / luidsprekers / HU

dip-schakelaarinstellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Toepassing in voertuigen:

VW Polo V (6R) 04/2014 – 07/2017
Kleur: zwart

Inbouwopening 9″ HU-display: 230 mm/220 mm x 130 mm
Inbouwopening 7″ HU-display: 178 mm/173 mm x 102 mm/98 mm

De volgende signalen zijn beschikbaar:

Reïmporteerde voertuigen of voertuigen met andere software kunnen mogelijk niet compatibel zijn met bepaalde functies.

rood: +12V contactklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal

belastbaarheid uitgangen: max. 250 mA

stroomvereiste meer dan 250 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relaisspoelweerstand 150 Ohm min.

SWC

visualisatie klimaatregeling
visualisatie OPS
CAR voertuiginstellingen ondersteund

*aanpassingsplaat met werkplaatsgereedschap

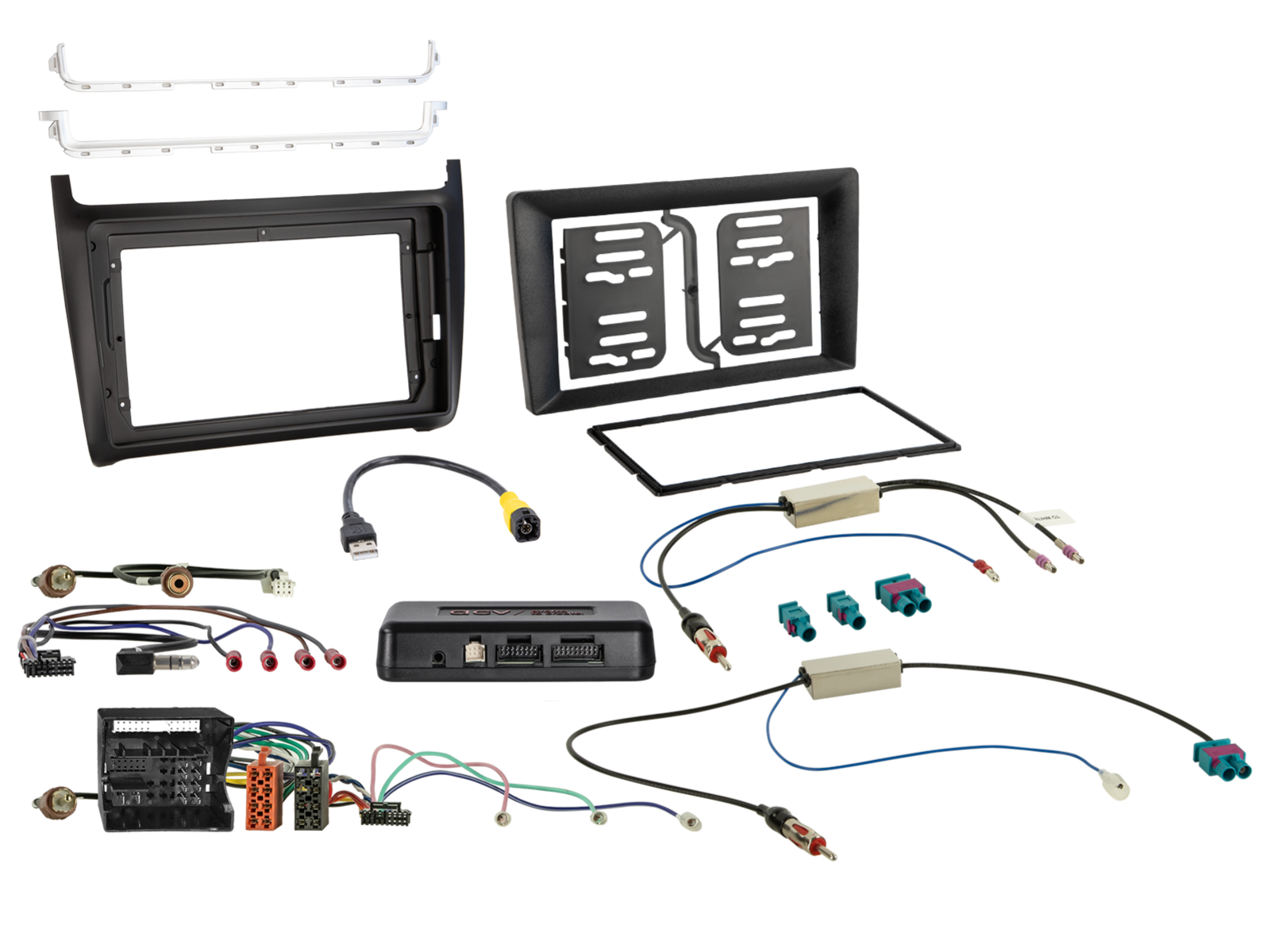

Leveringsomvang:

9″ dashboardplaat VW Polo(6R) 04/2014-07/2017 zwart > artikel: 381320-90-1
9“ dashboardplaat accessoire 9”>7 displayverkleining > artikel: 271000-46
i-dapter MAN TGE/Seat/Skoda/VW 52-pins Quadlock Multilead > artikel: 43xvw04
Antenneadapter Fakra(m)(set)>DIN(m) 12V phantom LEONI bulk > artikel: 1524-70-1-0
Antenneadapter Fakra(m)(dubbel)>DIN(m) 8,5V LEONI bulk > artikel: 1524-28-1-0
USB-adapter VW verschillende voertuigen LVDS geel>USB-A > artikel: 44-1324-006

Geschikt voor:
Volkswagen Polo 2014-2017
