9-inch radio-inbouwframe en i-dapter VW-radio-aansluitset

Veel autofabrikanten monteren hun eigen, voertuigspecifieke radio’s, die qua uiterlijk zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen die nodig zijn om een OEM-apparaat te vervangen.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het achteraf ingebouwde apparaat en voor het herstellen van de voertuigfuncties bij de levering inbegrepen.

Afhankelijk van de functionaliteit en de software van het achteraf in te bouwen apparaat kunnen bepaalde bedieningsfuncties wegvallen of door andere functies worden vervangen.

Houd rekening met de inbouwaanbevelingen van de afzonderlijke onderdelen.

Controleer of de door ons vermelde originele fabrieksradio’s en de afgebeelde stekkers van de adapter overeenkomen met de uitrusting van het voertuig.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E-Call of andere rijhulpsystemen en comfortsystemen.

Controleer vóór de definitieve montage of de voertuigfuncties, voertuiginstellingen en stuurwielbediening naar behoren werken.

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock VAG-stekker
Aansluiting: 52-pins Quadlock VAG-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra(f) > DIN(m)

blauw: +12 V antenne-afstandsbediening

Controleer bij voertuigen met een 52-pins Quadlock-antenne de fantoomvoedingsspanning vóór de installatie van een OEM-apparaat door deze te meten:

Voertuigen met een +12V-antennesysteem > Artikelnummer: 1524-70-1-0 inbegrepen in de levering
Voertuigen met een 8,5V-antennesysteem > Artikelnummer: 1524-29-1-0

Seat Alhambra met/zonder MIB-PQ-platform

VW Sharan met RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM-apparaat
VW Sharan met RNS315 / RNS510 OEM-navigatiesysteem
VW Sharan met MIB-PQ-platform

VW Sharan zonder RCD320 OEM-apparaat met ISO-stekkers

Voertuigen zonder OEM-geluidssysteem

Voertuigen met 40-pins Quadlock OEM-geluidssysteem:
LFB Audi/Seat/Skoda/VW diverse voertuigen Quadlock > Artikelnummer: 42a-1324-001

Voertuigen met 52-pins Quadlock OEM-geluidssysteem:
LFB Audi/MAN/Seat/Skoda/VW diverse voertuigen 52-pins Quadlock > Artikelnummer: 42a-1328-000

Voertuigen met 52-pins Quadlock:
Voertuiginstellingen worden niet ondersteund
E-Call wordt niet ondersteund

Voertuigen met 52-pins Quadlock E-Call:
E-Call-ondersteuning MAN/Seat/Skoda/VW 52-pins Quadlock > Artikel: 1424-28

Voertuigen met 52-pins Quadlock-achteruitrijcamera:
Achteruitrijcamera-adapter OEM VW diverse voertuigen MIB-PQ > Artikel: 771324-1037

9″-tabletapparaten met trapeziumvormig scherm
9″-modulaire apparaten met trapeziumvormig scherm en Silverbox
9″-L-Body-apparaten: controleer de specifieke inbouwsituatie in het voertuig

Montage van het apparaat met specifieke accessoires
Montage van het display met specifieke accessoires

Instellingen van de DIP-schakelaars voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Seat
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Alhambra (7N) 05/2015 – 01/2022

VW
VW Sharan II (7N) 08/2010 – 04/2015
VW Sharan II (7N) 07/2015 – 10/2021

Kleur: zwart

Inbouwopening radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking, klem 15
oranje: +12V verlichting, klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm

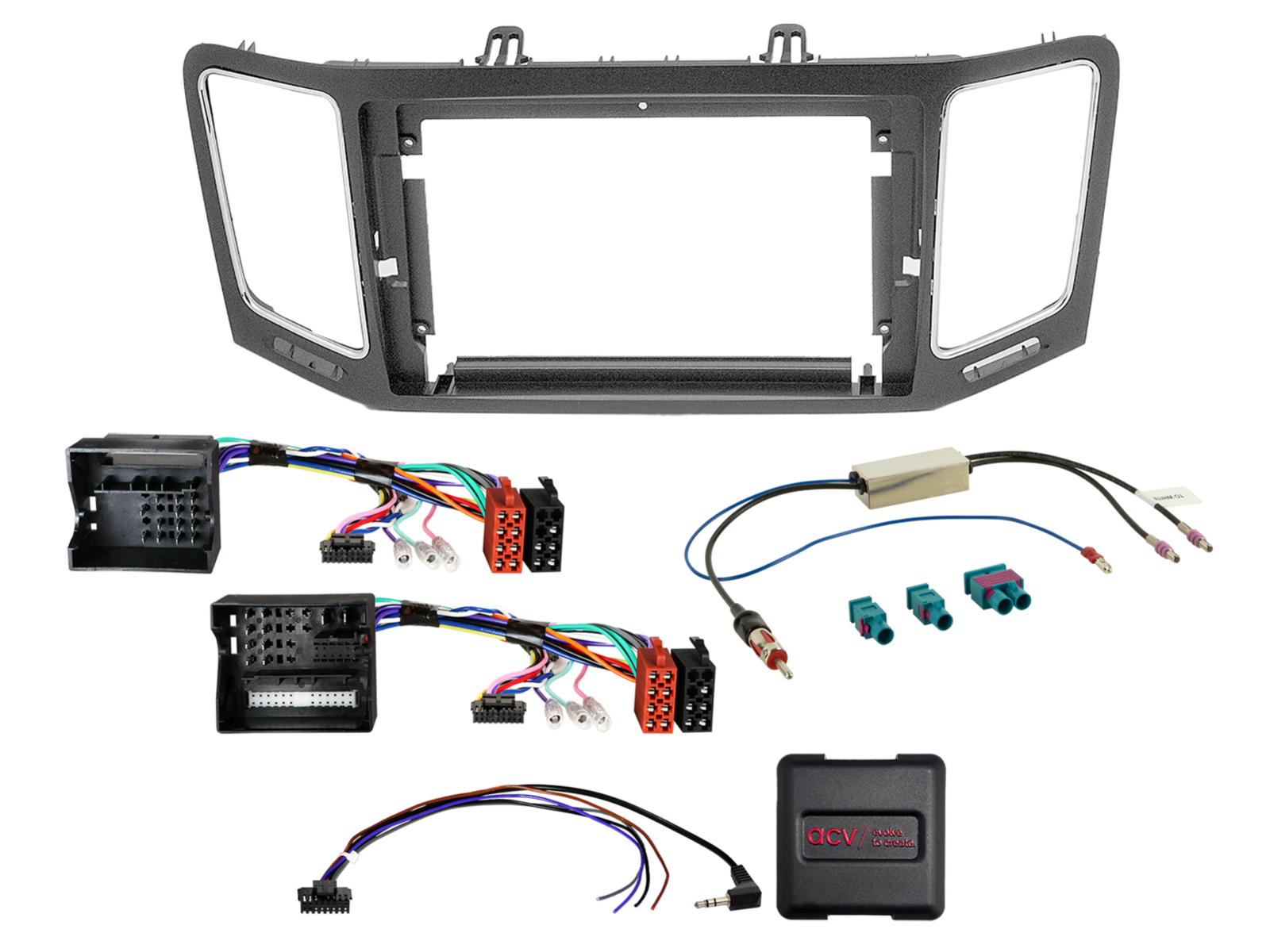

Leveringsomvang:

Visualisatie Klimatronik
Visualisatie optische PDC

9″ radio-afdekplaat Seat Alhambra (7N)/VW Sharan (7N) zwart > Artikelnummer: 381320-97-1
LFB Seat/Skoda/VW 40-pins/52-pins Quadlock Multilead los > Artikelnummer: 42xvw019-0
Antenneadapter Fakra(m) (set) > DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-70-1-0

Optioneel:

9“ radio-frontpaneel accessoire voor 10” display-adapter Artikelnummer: 271000-42

Geschikt voor:
Volkswagen Sharan 2010-2021
Seat Alhambra 2010-2021
