Beschrijving

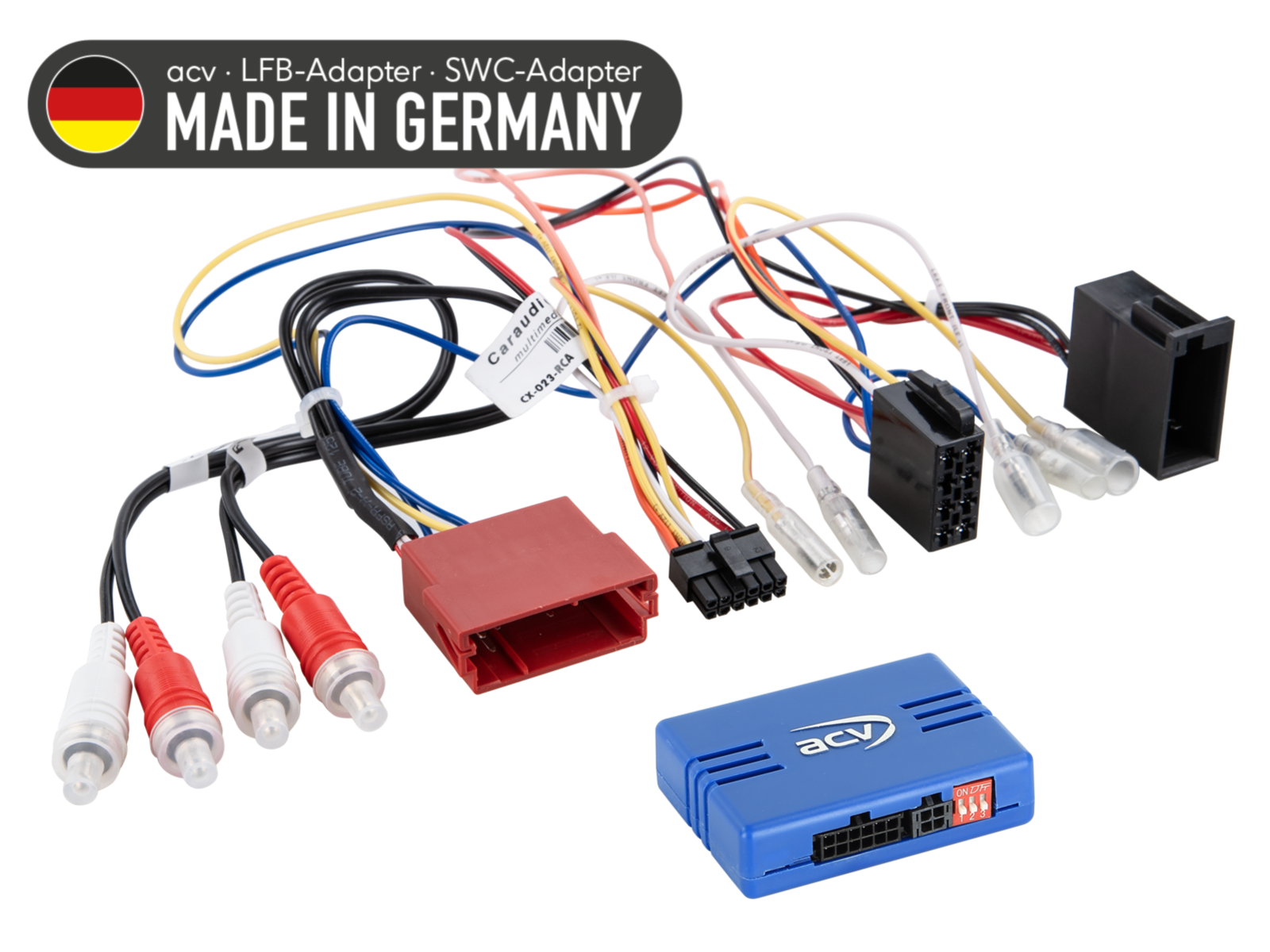

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: ISO / Mini ISO-stekker > Artikel: 42cx23-rca
Aansluiting: OEM-geluidssysteem 2-kanaals / 4-kanaals > Cinch(m) voor/achter
blauw: +12V Amp versterker Remote
Bij onbekende Audi-stekkervariant:
LFB Audi-voertuigen/Seat Exeo ISO/Quadlock Amp >Cynch > Artikel: 42a-1321-00c
Dipschakelaarstand voor achteraf ingebouwd apparaat controleren
Voertuigen met Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM-apparaat met 2 draaiknoppen
Achteraf ingebouwde apparaten met voorversterkeruitgangsvermogen groter dan 3V
Achteraf ingebouwde apparaten met voorversterkeruitgangsvermogen kleiner dan 3V:
LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp >Pro > Artikel: 42a-1321-008
Voertuigen met versterkeruitschakelgeluid om te testen:
Ontstoringsfilter NF massaontkoppeling cinch > Artikel: 30.5000-01
Diagnose-LED:
blauw knipperend > CAN-bus zoeken
blauw constant > CAN-bus actief
rood > +12V ontstekingsstroom actief
Geschikt voor de volgende voertuigen:
Audi A2 (8Z) 11/1999 – 07/2005
Audi A3 (8L) 08/2000 – 06/2003
Audi A3 (8P) 07/2003 – 05-2005
Audi A4 (B6/B7) 11/2000 – 02/2009
Audi A6 (4B/C5) 05/2001 – 03/2006
Audi TT (8N) 09/1998 – 07/2006
De volgende signalen worden beschikbaar gesteld:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
roze: +12V ontsteking klem 15 1,5A max.
oranje: +12V verlichting klem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal
Stuurwielbediening
OEM-geluidssysteem 2 kanalen / 4 kanalen
Aansluitkabels voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3,5 mm jackaansluiting > Artikel: 42arc101
Blaupunkt 2010> 3,5 mm jackaansluiting > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
Clarion 3,5 mm jackaansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5 mm jackaansluiting > Artikel: 42arc104
JVC enkelvoudige kabelaansluiting > Artikel: 42arc105
Kenwood enkelvoudige kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5 mm jackaansluiting > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND-aansluiting > Artikel: 42arc000
Pioneer 3,5 mm jackaansluiting > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5 mm jackaansluiting > Artikel: 42arc1072
Snooper Key1 / Key2-aansluiting > Artikel: 42arc000
Sony 3,5 mm jackaansluiting > Artikel: 42arc107
XZent enkelvoudige kabelaansluiting > Artikel: 42arc108
Zenec enkelvoudige kabelaansluiting > Artikel: 42arc108
Geschikt voor:
Universeel
Audi A2 1999-2005
Audi A3 2000-2005
Audi A4 2000-2009
Audi A6 2001-2005
Audi TT 1998-2006
