Beschrijving
Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

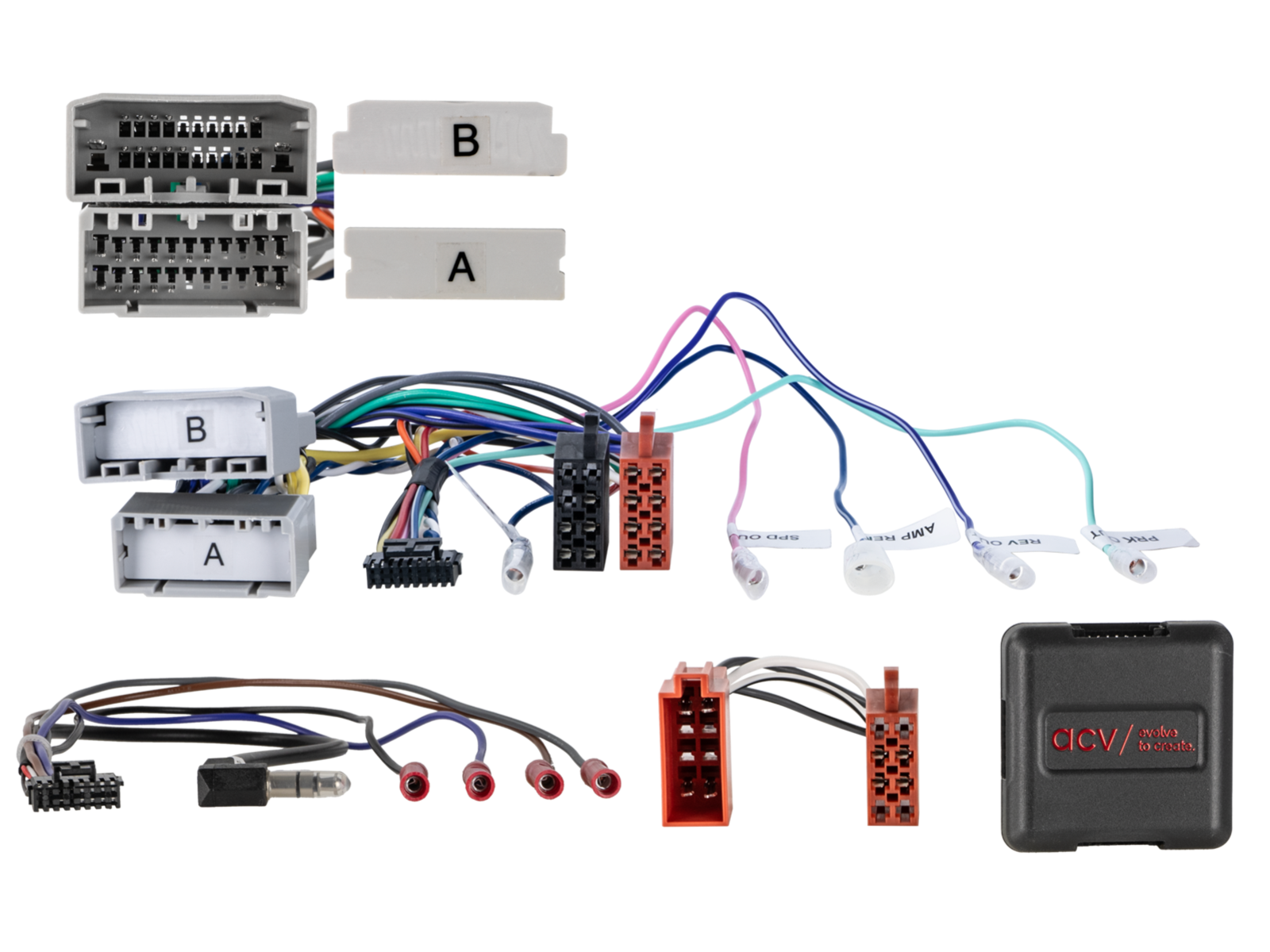

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 22-pins Chrysler-stekker // 24-pins Chrysler-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
blauw/wit: +12 V Ampremote
Voertuigen met CAN-bus
Voertuigen met/zonder OEM-geluidssysteem
Voertuigen zonder +12V geschakelde ontsteking klem 15
Voertuigen zonder Infinity OEM-geluidssysteem*/**
Voertuigen zonder CAN-bus geschakelde ontsteking klem 15**
Voertuigen zonder Blind Spot-uitrusting
Rijhulpsysteem dodehoekindicatie in de buitenspiegels niet ondersteund
PDC niet ondersteund
OEM-geluidssysteem fader niet ondersteund
Controleer audioweergave telefoon/navigatie > verwissel indien nodig de voorste/achterste luidsprekeruitgang door de stekker om te steken
Dippschakelaar-instellingen voor de fabrikant van de achteraf gemonteerde apparatuur (zie BDA)
Geschikt voor de volgende voertuigen:
Chrysler
Chrysler 200 2011 – 2014
Chrysler 300 06/2004 – 12/2010
Chrysler 300C (LX) 06/2004 – 11/2007
Chrysler 300C (LX) 11/2007 – 12/2010
Chrysler 300M 01/2002 – 06/2004
Chrysler Aspen 2007 – 2009
Chrysler Concorde 2002 – 2004
Chrysler Pacifica 2004 – 2008
Chrysler PT Cruiser (PT) 10/2001 – 04/2006
Chrysler PT Cruiser (PT) 01/2006 – 06/2009
Chrysler Sebring (RJ) 03/2001 – 04/2003
Chrysler Sebring (RJ) 04/2003 – 07/2007
Chrysler Sebring (RJ) 05/2007 – 08/2010
Chrysler Town&Country 2008 – 2016
Chrysler Voyager (GK/GY/RG) 03/2001 – 05/2004
Chrysler Voyager (GK/GY/RG) 05/2004 – 03/2008
Chrysler Voyager (RT) 03/2008 – 12/2010
Doge
Dodge Avenger (JS) 06/2007 – 06/2009
Dodge Caliber (PK) 06/2006 – 12/2010
Dodge Caravan 2002 – 2015
Dodge Charger 2009 – 2012
Dodge Challenger 2008 – 2014
Dodge Dakota 2002 – 2011
Dodge Durango 2003 – 2009
Dodge Journey (JC) 06/2008 – 12/2010
Dodge Magnum 2008 – 2009
Dodge Nitro 2007 – 2011
Dodge RAM 2002 – 2008
Dodge RAM Dodge RAM 1500 2009 – 2011
Dodge RAM 2500 2010 – 2012
Dodge RAM 3500 2010 – 2012
Dodge RAM chassis cab 2011
Dodge RAM C/V Tradesman 2012 – 2015
Dodge Stratus 2002 – 2006
Dodge Viper (SR) 11/2003 – 04/2010
Jeep
Jeep Commander (WH) 05/2008 – 11/2010
Jeep Compass (PK) 11/2006 – 06/2010
Jeep Compass (PK) 05/2011 – 12/2016
Jeep Grand Cherokee (WJ) 10/2001 – 06/2005
Jeep Grand Cherokee (WH) 06/2005 – 10/2007
Jeep Grand Cherokee (WH) 10/2007 – 12/2010
Jeep Grand Cherokee (WK) 12/2010 – 06/2013
Jeep Liberty 2002 – 2012
Jeep Patriot (PK) 2007 – 2017
Jeep Wrangler (TJ) 01/2003 – 03/2007
Jeep Wrangler (JK) 04/2007 – 02/2011
Jeep Wrangler (JK) 02/2011 – 07/2018
Lancia
Lancia Voyager (RT) 11/2011 – 08/2015
Mitsubishi
Mitsubishi Raider 2008 – 2009
VW
VW Routan 2009 – 2015
De volgende signalen zijn beschikbaar:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielbediening
OEM-geluidssysteem Faderfunctie niet ondersteund
*Voertuigen 2002 – 2009 analoog met Infinity OEM-geluidssysteem niet ondersteund
*Infinity OEM-versterker bypass > Luidsprekers opnieuw bedraden
**Stuurwielbediening LFB diverse Amerikaanse voertuigen/Opel GT analoog/CAN-bus > Artikel: 42-uni-usa
**ISO-adapterkabel Chrysler/Dodge/Jeep 22-pins > Artikel: 1031-02
Optioneel:
Achteruitrijcamera-adapter Chrysler/Dodge/Jeep/Mitsubishi/VW > Artikel: 771031-1030
Geschikt voor:
Universeel
Chrysler 200 2011-2014
Chrysler 300C 2004-2010
Chrysler 300M 2002-2004
Chrysler Aspen 2007-2009
Chrysler Concorde 2002-2004
Chrysler Pacifica 2004-2008
Chrysler PT Cruiser 2001-2009
Chrysler Voyager 2001-2010
Chrysler Sebring 2001-2010
Dodge Avenger 2007-2009
Dodge Caliber 2006-2010
Dodge Caravan 2002-2015
Dodge Charger 2009-2012
Dodge Challenger 2008-2014
Dodge Dakota 2002-2011
Dodge Durango 2003-2009
Dodge Journey 2008-2010
Dodge Magnum 2008-2009
Dodge Nitro 2007-2011
Dodge RAM 2002-2015
Dodge Stratus 2002-2006
Dodge Viper 2003-2009
Jeep Commander 2008-2010
Jeep Compass 2006-2016
Jeep Grand Cherokee 2001-2013
Jeep Liberty 2002-2012
Jeep Patriot 2007-2017
Jeep Wrangler 2003-2018
Lancia Voyager 2011-2015
Mitsubishi Raider 2008-2009
Volkswagen Routan 2009-2015
