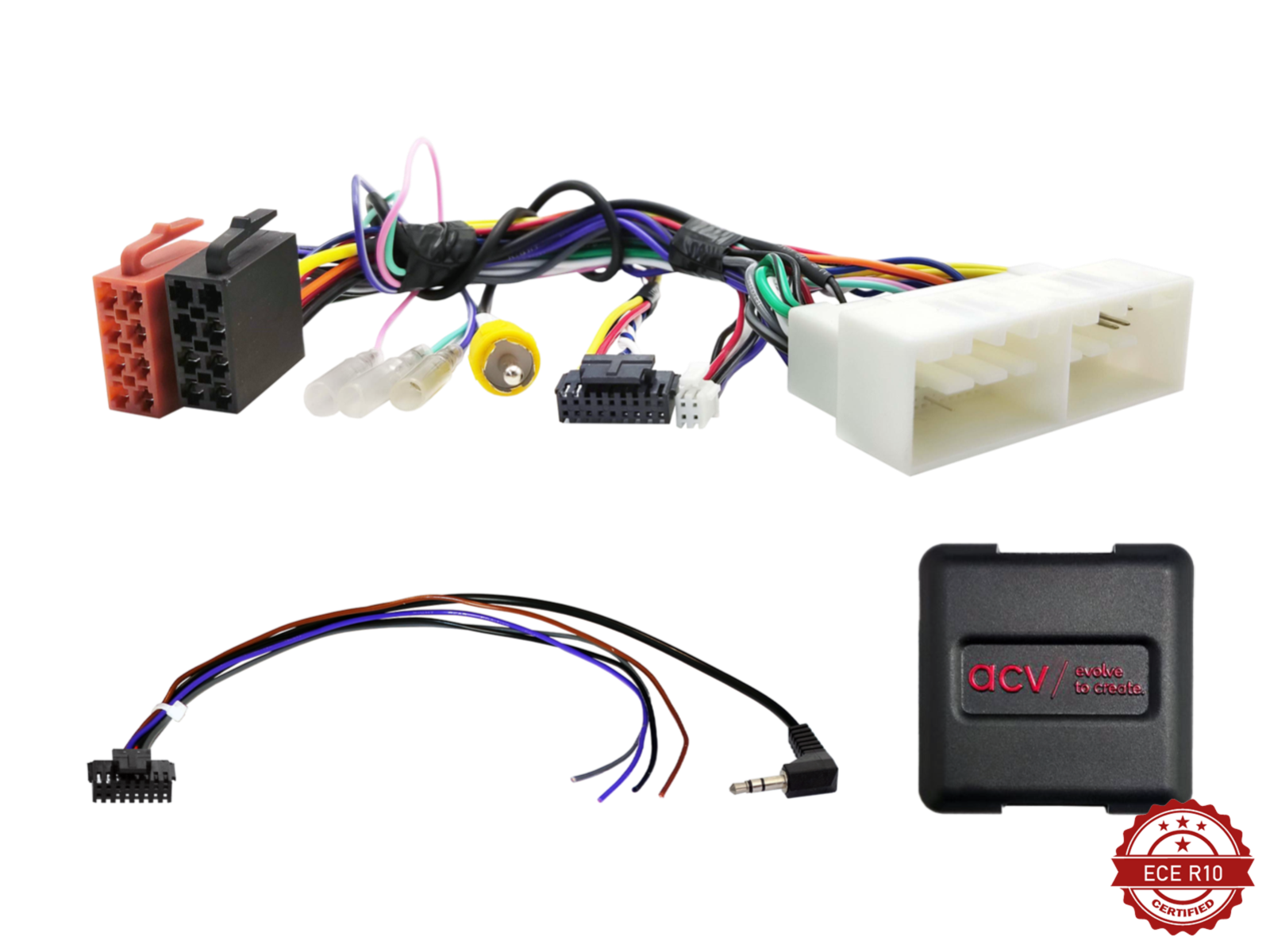

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 35-pins / 38-pins Hyundai-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-achteruitrijcamera > Cinch (m) geel

Voertuigen met CAN-bus en navigatie:
CAN-bus (zie artikelafbeelding 2)

Voertuigen zonder CAN-bus zonder navigatie analoog:
LFB Hyundai/Kia 35-pins/38-pins multilead camera/analoog > Artikel: 42xki012

Voertuigen met afwijkende stekkerconfiguraties en voertuigen met OEM-navigatie:

Controleer de stekkerconfiguratie vóór aansluiting om storingen of defecten aan het voertuig of het achteraf gemonteerde apparaat te voorkomen

Camera-voedingsspanning +6V:
controleer vóór installatie de juiste aansluiting met OEM-apparaat door te meten

Camera-videosignaal:
Video (+/-) controleer vóór installatie de juiste aansluiting met OEM-apparaat

Voertuiginstellingen worden niet ondersteund

DIP-schakelaarinstellingen voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Hyundai
Hyundai i30 (PED) 12/2016 – 08/2018
Hyundai i30 (PED) 09/2018 – 12/2020
Hyundai i30 (PED) 10/2020 – 06/2024
Hyundai Tucson (TL) 07/2018 – 12/2020

Kia
Kia Cee’d (JD) 06/2018 – 09/2021
Kia ProCeed (JD) 06/2018 – 09/2021
Kia Rio (YB) 02/2017 – 02/2020
Kia Rio (YB) 08/2020 – 04/2023
Kia Sorento (UM) 10/2017 – 08/2020
Kia Soul (PS) 11/2016 – 03/2019
Kia Sportage (QL) 01/2016 – 06/2018*
Kia Sportage (QL) 07/2018 – 01/2022*

De volgende signalen worden ter beschikking gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

Bediening via het stuurwiel

*Bediening via de middenconsole wordt niet ondersteund

Geschikt voor:
Hyundai I30 2016-2024
Hyundai Tucson 2018-2020
Kia Cee’d 2018-2021
Kia Proceed 2018-2021
Kia Rio 2017-2023
Kia Sorento 2017-2020
Kia Soul 2016-2019
Kia Sportage 2016-2022
