Beschrijving

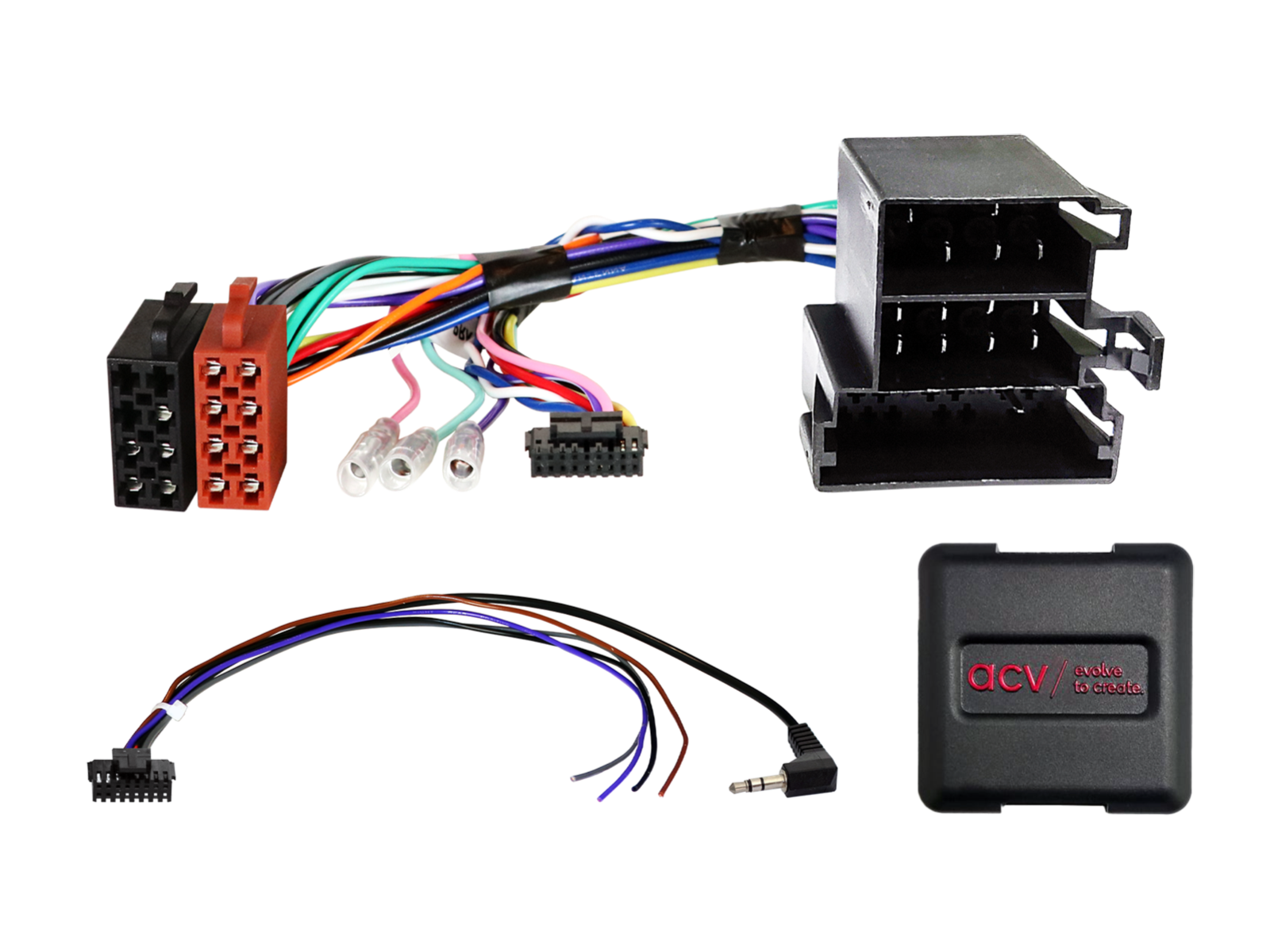

Stuurwielbediening Mercedes Benz
Behoud de originele functies van de stuurafstandsbediening wanneer u uw fabrieksradio inruilt voor een aftermarket-radio.
Vergelijk de weergegeven adapterstekkers met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio’s in uw voertuig is geïnstalleerd,
Opmerking:
CAN-bus
Aansluiting: ISO / 10-pins ISO
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Voertuigen met Audio 10/Audio 30 OEM-apparaat
Voertuigen met Comand 2.0 OEM-navigatie CAN-bus in 18-pins AMP-stekker:
Pin 8 bruin CAN laag
Pin 9 bruin-rood CAN hoog
niet Robert-Bosch CAN
Dippschakelaar-instellingen voor de fabrikant van de achteraf ingebouwde apparatuur (zie BDA)
Geschikt voor de volgende voertuigen:
Mercedes C-Klasse (W203) 03/2000 – 04/2004
De volgende signalen worden beschikbaar gesteld:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielbediening
Geschikt voor:
Mercedes Benz C-Klasse 2000-2004 (203)
