Beschrijving
Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

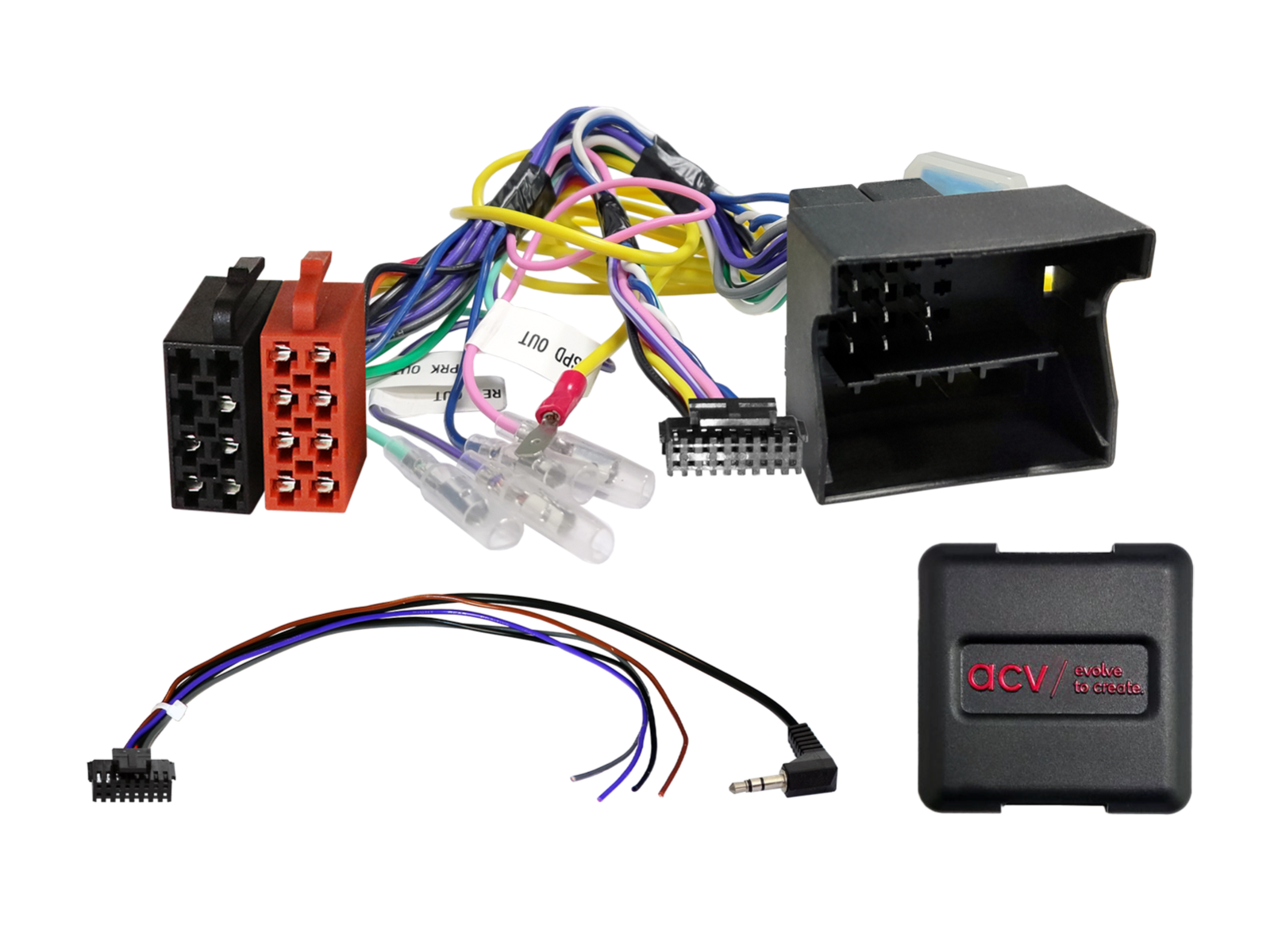

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 40-polige Quadlock Mercedes-stekker
Aansluiting: +12V continue stroom gele klem 30 batterij gezekerd
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Voertuigen zonder OEM-geluidssysteem
blauw: +12V antenne afstandsbediening
Dipschakelaarinstellingen voor de fabrikant van het aftermarketapparaat (zie BDA)
Geschikt voor de volgende voertuigen:
Mercedes C-Klasse (S204) 09/2007 – 01/2011
Mercedes C-Klasse (W204) 03/2007 – 01/2011
Mercedes E-Klasse (S212) 07/2009 – 01/2013
Mercedes E-Klasse (W212) 03/2009 – 01/2013
De volgende signalen worden gegeven:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
Geschikt voor:
Mercedes Benz C-Klasse 2007-2011 (204)
Mercedes Benz E-Klasse 2009-2013 (212)
