Beschrijving

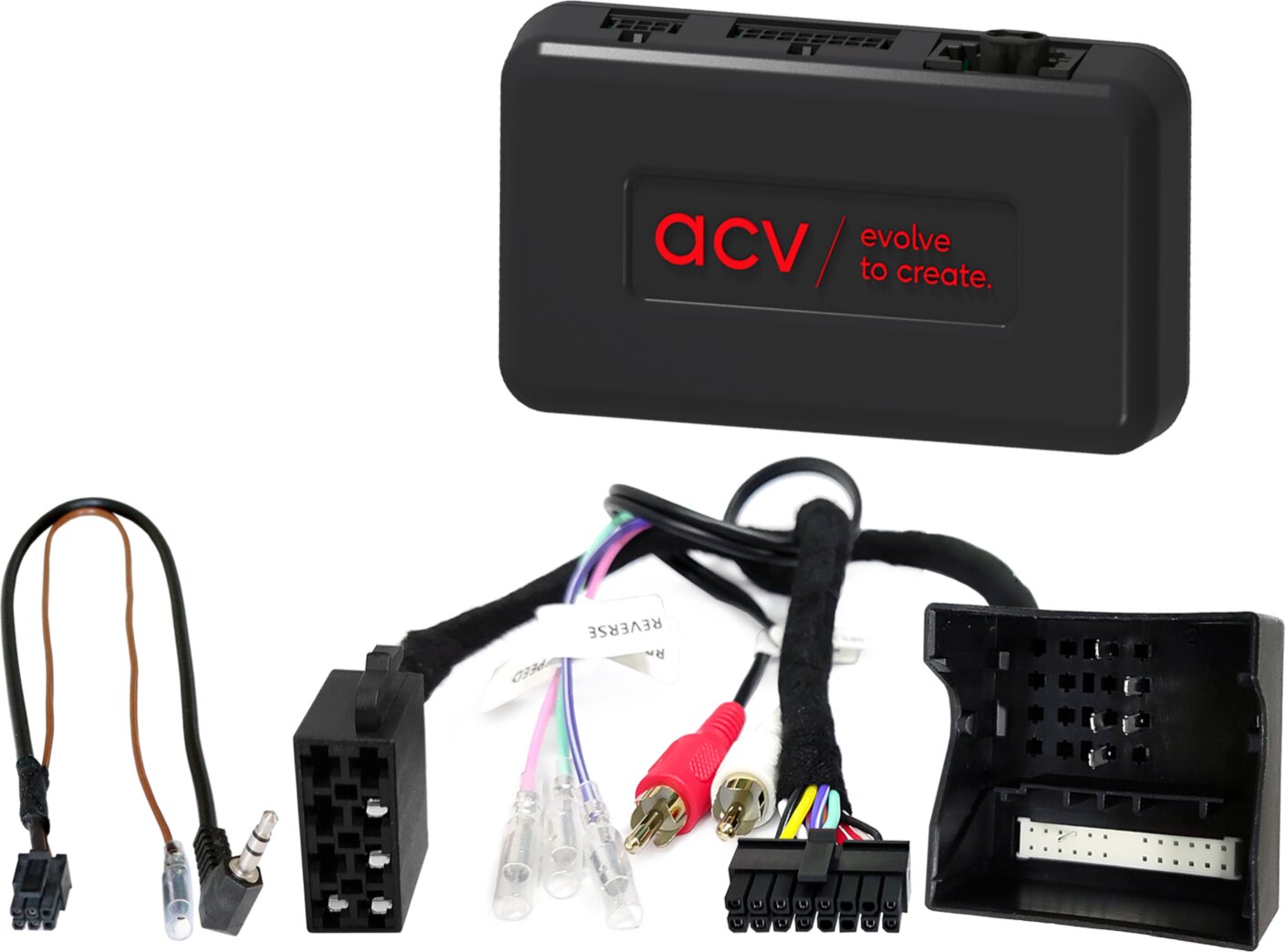

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 40-pins Quadlock Porsche-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: OEM MOST geluidssysteem > Cinch(m) rood/wit
Voertuigen met PCM 3.0 OEM navigatie met touchscreen
Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)
Cinch(m) > Voorste voorversterkeruitgang retrofit radio
Faderfunctie niet ondersteund
Geschikt voor de volgende voertuigen
Porsche Cayenne (9PA/955) 02/2007 – 02/2010
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen incompatibel zijn wat de functies betreft.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal
Belastbaarheid uitgangen: 250 mA max.
Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.
Stuurwielafstandsbediening
OEM-geluidssysteem MOST > Faderfunctie niet ondersteund
Geschikt voor:
Porsche Cayenne 2007-2010
