Beschrijving
Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

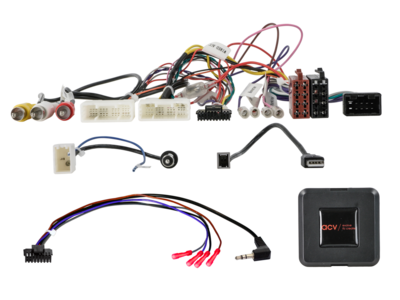

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
connector: 28-pins / 30-pins / 10-pins Toyota
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM AUX > RCA(m) rood/wit
connector: OEM achteruitkijkcamera > RCA(m) gele camera-ingang
voertuigen met OEM versterkt systeem fader niet ondersteund
dip-switch instellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)
Toepassing in voertuigen:
Toyota RAV4 (XA5) 01/2019 – 06/2020
De volgende signalen worden geleverd:
Herimporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.
rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal
belastbaarheid uitgangen: max. 250 mA.
stroomvereiste meer dan 250 mA:
1 relais spoelweerstand min. 75 Ohm.
2 relaisspoelweerstand 150 Ohm min.
SWC
OEM versterkt systeem fader niet ondersteund
OEM achteruitkijkcamera
Geschikt voor:
Toyota RAV4 2019-2020
