Beschrijving

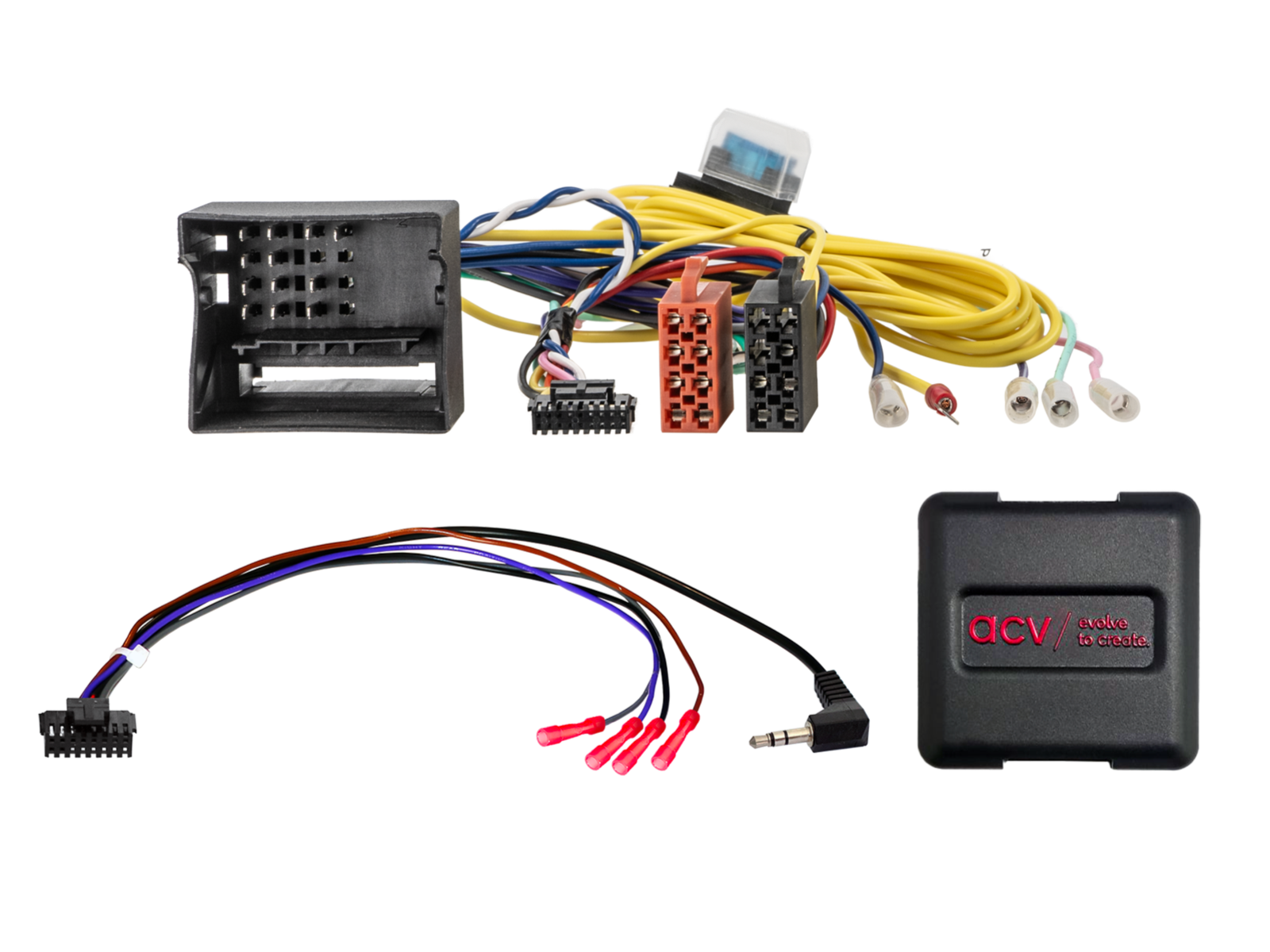

Stuurwielbedieningsinterface
Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.
Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!
Opmerking:
CAN-bus
Aansluiting: 40-pins Quadlock Mercedes-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: geel +12 V continu stroom klem 30 accu beveiligd
Voertuigen met RCD 3002 OEM-apparaat
Voertuigen met RNS 4001 / RNS 5001 OEM-navigatie
Voertuigen met continu stroomonderbreking
Voertuigen zonder continu stroomonderbreking:
LFB BMW/Mercedes/Smart/VW diverse voertuigen Quadlock > Artikel: 42a-1190-003
Voertuigen met RCD 2001 1-DIN OEM-apparaat:
LFB Mercedes diverse voertuigen ISO/10-pins ISO/Mini ISO > Artikel: 42a-1190-001
Dippschakelaar-instellingen voor de fabrikant van achteraf gemonteerde apparaten (zie BDA)
Geschikt voor de volgende voertuigen:
VW Crafter (2EC/2EK/2F) 07/2014 – 11/2016
De volgende signalen worden beschikbaar gesteld:
Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.
rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.
Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.
Stuurwielbediening
Geschikt voor:
Volkswagen Crafter 2014-2016
